一、光敏電阻
常用的碳膜電阻和金屬膜電阻，受到光照射后阻值不會發生變化；而光敏電阻的阻值對光的變化則非常敏感，原因在于光敏電阻的材料和結構。光敏電阻是在陶瓷基片上沉積一層光敏半導體，再接上兩根引線做電極制成的。它的外殼上有玻璃窗口或透鏡．使光線能夠入射到光敏半導體薄層上，隨著入射光的增強或減弱，半導體的特征激發強度也不一樣，使半導體內部的載流子數量發生變化，從而使光敏電阻的阻值跟著改變。常見的有紫外光敏電阻器、可見光敏電阻器、紅外光敏電阻器幾種，對應的波長不同，使用時不能混淆。
光敏電阻的外形及電路圖形符號如圖1所示。
光敏電阻的主要參數有：
(1)暗電阻(RD)：光敏電阻器在無光照射時的電阻值稱為暗電阻。
(2)亮電阻(RL)：光敏電阻器在受到光照射時所具有的阻值稱為亮電阻。
(3)峰值波長：光敏特性響應最佳時所對應的波長。
二、光電二極管
光電二極管是由一PN結構成的半導體器件。不是用作整流元件，而是通過它把光信號轉換為電信號，即它是一種光電轉換器件。

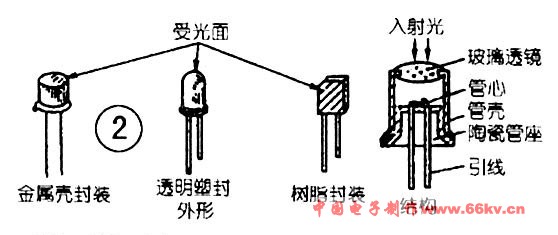

如圖2所示，光電二極管的兩管腳有正、負極之分，靠近管鍵和色點的是正極，另一管腳為負極；較長的一腳為正極，較短的一腳為負極。
光電二極管是在反向電壓下工作的，在黑暗狀態下，由于本征激發微弱，反向電流(此時電流稱為暗電流)很小。當有光照時，隨著本征激發的增強，少數載流子濃度增加，使得反向電流迅速增大到幾十微安，此時的電流稱為光電流。光照的強弱變化引起了光電二極管光電流大小的變化，這樣就可以很容易地實現光／電信號的轉換。在入射光照強度一定時，光電二極管的反向電流為恒值，與所加反向電壓大小基本無關。
光電二極管的檢測方法：
(1)用萬用表R×l00或R×lk擋，與測普通二極管一樣，其正向電阻應為10kΩ左右。
(2)對掉兩表筆，使光電二極管工作在反向狀態．用一物體遮住光電二極管的透明窗口，測得的電阻值應接近無窮大。
(3)去掉遮光物，表筆指針應向右偏轉至幾千歐處，光線越強．電阻值越小。若測得的正反向電阻都是無窮大或零，說明管子已損壞。
三、光電三極管
光電二極管能實現光電轉換，但靈敏度低，使用光電三極管就大大提高了光電轉換的靈敏度。

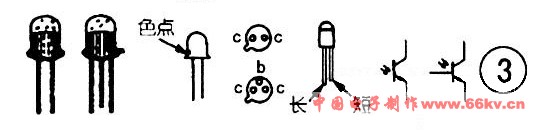

光電三極管為NPN結構，基極即為光射窗口，因此大多數光電三極管只有集電極和發射極兩個管腳，也有基極有引出腳的，作為溫度補償用，不用時剪去。管腳排列如圖3，靠近色點標志的是發射極，較遠的是集電極，引線較長的是基極。
實際應用光電三極管作為接收器件時．為提高接收靈敏度，可給它一個適當?shù)钠秒娏骷词┘右粋�附加光照，使其進入淺放大區，實際安裝時發光二極管不要擋住三極管的受光面，以免影響遙控信號的接收。采用這種辦法可以非常有效地提高接收靈敏度，增大遙控距離。

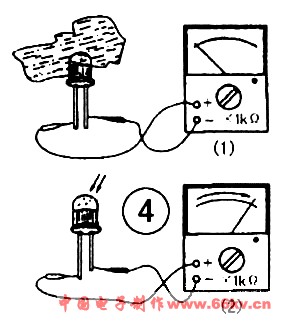

光電三極管的檢測如圖4所示。
(1)用遮光物遮住光電三極管的窗口，沒有光照，光電三極管沒有電流，測得的阻值應為無窮大。
(2)去掉遮光物，使光電三極管的窗口朝向光源，三極管導通，萬用表的指針向右偏轉至1kΩ左右，指針偏轉角的大小反映了管子的靈敏度。 |
