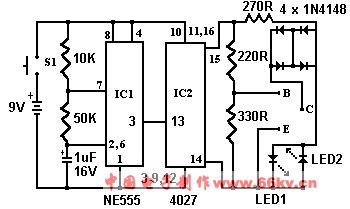

電路原理如下：
555 定時器（IC1）工作為12赫茲的振蕩器，3腳輸出驅動4027(IC2)雙穩態電路。經過2分頻在14，15腳輸出，輸出經過限流電阻R3連接到 LED1和LED2,兩個LED已經被安排，因此當不同極性的三極管接入電路時只有一個LED發光，當沒有三極管接入時，兩個LED將交替的閃光。14， 15腳輸出經過分壓電阻R4于R5接于被測三極管的B極，當一個好的三極管被接入后，三極管導通，對兩個LED中的一個產生通路，如果一個好的NPN三極管接入，LED1將閃爍，如果接入的是PNP三極管，則LED2閃爍。如果接入的是一個開路的三極管，則兩個LED輪流閃爍，如果接入的是一個短路的三極管，則兩個LED都不閃爍。
