1．主要特性：
·與MCS-51 兼容
·4K字節可編程閃爍存儲器
壽命：1000寫/擦循環
數據保留時間：10年
·全靜態工作：0Hz-24Hz
·三級程序存儲器鎖定
·128*8位內部RAM
·32可編程I/O線
·兩個16位定時器/計數器
·5個中斷源
·可編程串行通道
·低功耗的閑置和掉電模式
·片內振蕩器和時鐘電路

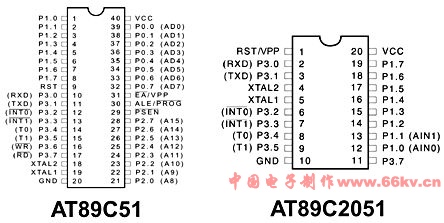

2．管腳說明：
VCC：供電電壓。
GND：接地。
P0口：P0口為一個8位漏級開路雙向I/O口，每腳可吸收8TTL門電流。當P1口的管腳第一次寫1時，被定義為高阻輸入。P0能夠用于外部程 序數據存儲器，它可以被定義為數據/地址的第八位。在FIASH編程時，P0 口作為原碼輸入口，當FIASH進行校驗時，P0輸出原碼，此時P0外部必須被拉高。
P1口：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1后，被內部上拉為高，可用作 輸入，P1口被外部下拉為低電平時，將輸出電流，這是由于內部上拉的緣故。在FLASH編程和校驗時，P1口作為第八位地址接收。
P2口：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩沖器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳被內部上拉電阻 拉高，且作為輸入。并因此作為輸入時，P2口的管腳被外部拉低，將輸出電流。這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存 儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器 的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。 織夢內容管理系統
P3口：P3口管腳是8個帶內部上拉電阻的雙向I/O口，可接收輸出4個TTL門電流。當P3口寫入“1”后，它們被內部上拉為高電平，并用作輸入。作為輸入，由于外部下拉為低電平，P3口將輸出電流（ILL）這是由于上拉的緣故。
P3口也可作為AT89C51的一些特殊功能口，如下表所示：
口管腳 備選功能
P3.0 RXD（串行輸入口）
P3.1 TXD（串行輸出口）
P3.2 /INT0（外部中斷0）
P3.3 /INT1（外部中斷1）
P3.4 T0（記時器0外部輸入）
P3.5 T1（記時器1外部輸入）
P3.6 /WR（外部數據存儲器寫選通）
P3.7 /RD（外部數據存儲器讀選通）
P3口同時為閃爍編程和編程校驗接收一些控制信號。
RST：復位輸入。當振蕩器復位器件時，要保持RST腳兩個機器周期的高電平時間。
ALE/PROG：當訪問外部存儲器時，地址鎖存允許的輸出電平用于鎖存地址的地位字節。在FLASH編程期間，此引腳用于輸入編程脈沖。在平時，ALE 端以不變的頻率周期輸出正脈沖信號，此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是：每當用作外部數據存儲器 時，將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時， ALE只有在執行MOVX，MOVC指令是ALE才起作用。另外，該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止，置位無效。
/PSEN：外部程序存儲器的選通信號。在由外部程序存儲器取指期間，每個機器周期兩次/PSEN有效。但在訪問外部數據存儲器時，這兩次有效的/PSEN信號將不出現。
/EA/VPP：當/EA保持低電平時，則在此期間外部程序存儲器（0000H-FFFFH），不管是否有內部程序存儲器。注意加密方式1時， /EA將內部鎖定為RESET；當/EA端保持高電平時，此間內部程序存儲器。在FLASH編程期間，此引腳也用于施加12V編程電源（VPP）。
XTAL1：反向振蕩放大器的輸入及內部時鐘工作電路的輸入。
XTAL2：來自反向振蕩器的輸出。
3．振蕩器特性：
XTAL1和XTAL2分別為反向放大器的輸入和輸出。該反向放大器可以配置為片內振蕩器。石晶振蕩和陶瓷振蕩均可采用。如采用外部時鐘源驅動器 件，XTAL2應不接。有余輸入至內部時鐘信號要通過一個二分頻觸發器，因此對外部時鐘信號的脈寬無任何要求，但必須保證脈沖的高低電平要求的寬度。
4．芯片擦除：
整個PEROM陣列和三個鎖定位的電擦除可通過正確的控制信號組合，并保持ALE管腳處于低電平10ms 來完成。在芯片擦操作中，代碼陣列全被寫“1”且在任何非空存儲字節被重復編程以前，該操作必須被執行。
此外，AT89C51設有穩態邏輯，可以在低到零頻率的條件下靜態邏輯，支持兩種軟件可選的掉電模式。在閑置模式下，CPU停止工作。但RAM，定時器， 計數器，串口和中斷系統仍在工作。在掉電模式下，保存RAM的內容并且凍結振蕩器，禁止所用其他芯片功能，直到下一個硬件復位為止。 |
