圖形顯示的原理：
利用人眼的視覺暫留效應，使手在擺動到不同位置的時候，讓位于一條直線上的LED顯示二維圖像的不同的列，實現圖形掃描顯示。

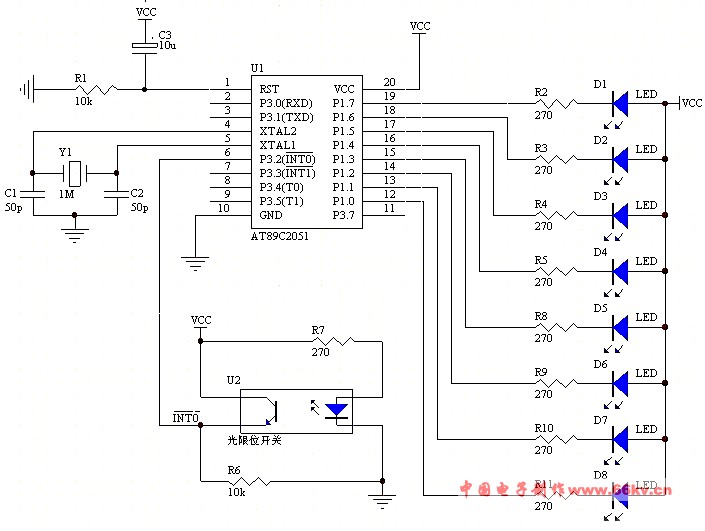

電路原理圖：
物理機制：
當我們在擺動手臂的時候，短時間內擺動位置和左右幅度不會有太大變化，利用我們手臂的這個運動規律，只要能得到棒從一側擺動到另一側的時間，然后把這個時間分成N份，然后在每一份的時間里顯示不同的花樣就能實現圖形的顯示。當我們在擺動手臂的時候，并不能預先得知此次擺動需要的時間，怎樣得到從一側擺動到另一側的時間呢？
再想想，短時間內我們手臂的擺動頻率也不會有特別大的變化，我們只要能得到前一次擺動所用的時間，然后用這個時間近似得到下一次擺動所需要的時間，然后分N份就可以了。得到一次擺動所需的時間的任務由光遮斷器完成，在棒上裝一個可以擺動的用來遮擋光遮斷器光線的細桿，粗細比光遮斷器的狹縫稍寬，我用的是整流橋焊后剪下的一段管腳。每左右擺動一次這個桿就會通過一次光遮斷器，使單片機產生一次中斷，兩次中斷之間的時間就是想要得到的時間，實現這個功能用掉2051的一個定時器T0和外部中斷INT0。然后用2051的另一個定時器T1，其定時時間是T0的N分之一，每次中斷依次顯示一列，就是照片上的效果。
再細想一下，手臂擺動的頻率大于2Hz的時候才大概能由視覺暫留看出圖形，再快也不過十幾Hz，由T0為16位定時器的最長計時時間得到2051的時鐘頻率1MHz最合適，還有遮擋用的細桿的粗細也可以大概估算，使其不會對計時精度產生太大影響。
所用元件：
AT89C2051
高亮LED共8個
電池盒
單面萬用板
晶振
光遮斷器
電阻電容導線

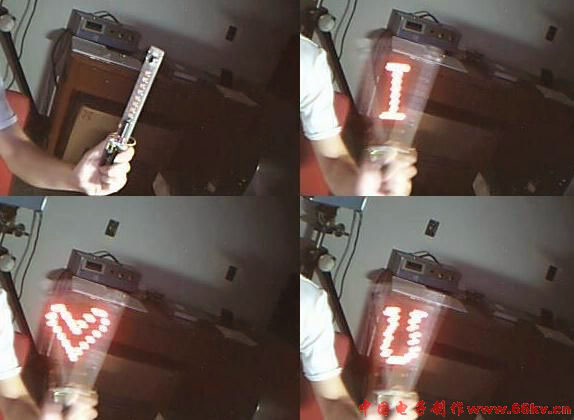

顯示效果：
此電路電路非常簡單，代碼短，但是用到了2051的外部中斷編程和T0、T1定時器編程，非常適合初學者練習。我制作這個玩具花費了兩個晚上的時間。此電路和程序還有擴展改進的空間，如在長時間不擺動的情況下可以使單片機進入省電模式，顯示不僅限于對稱圖片等，大家可以試試。
以下是源程序：
程序下載（右鍵點擊-目標另存為） |
