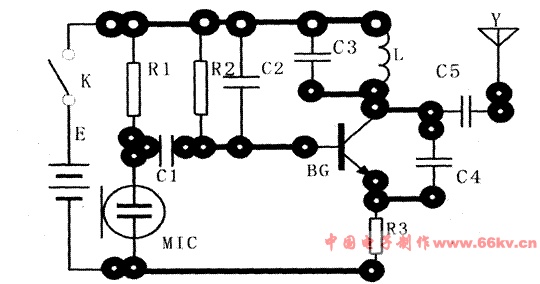

無線調頻話筒的電路原理圖如下圖所示，其中LC參數是決定電路是否振蕩及發射頻率高低的重要因素，尤其是諧振回路中的L與C3，它決定著調頻發射頻率，是制作成功與否的關鍵。
筆者經過理論推導，精密測量并安裝驗證。用下面公式選擇諧振回路LC數值準確可靠。公式為：N=2．565×107d／φ2f2C，其中，N、d、φ、f、C分別表示諧振線圈L的匝數、所用漆包銅錢直徑、線圈內徑(即繞線圈所用臨時骨架的直徑)、發射頻率、諧振回路電容值。式中所用單均為實用單位，分別為：匝、毫米、兆赫、皮法。例如，諧振電容C選15pF，愈發射頻率為96MHz，若用d=0．6mm的漆包線，可在直徑為φ=3．5mm的普通圓珠筆芯上繞制線圈，經以上公式計算則需繞制9．1匝，實際繞制9匝即可。注意：(1)按此公式計算的匝數是指單層密繞，即匝與匝之間緊密排列，不留空隙，繞好后脫胎而出。漆包銅線(鍍銀線更佳)直徑盡可能大些，這樣可減小線圈的損耗電阻，提高品質因數Q，以增大高頻振蕩電路的增益。(2)用此公式時，適當調整各項參數值，使發射頻率在88MHz-108MHz之間，盡量不接近邊緣頻率。且使匝數為整數。另外，C4決定著頻帶寬度，一般選取3-10P，以5-8P為宜，C2與調制深度有關，一般選擇100-300P(有的電路該電容安在基極與地之間此時可選容量為500-1500P的電容器，C5為天線信號耦合電容器，選取容量在10-20P即可。
三極管BG工作在高頻狀態，需選用截止頻率大于100MHZ的高頻三極管，且集電結電容要小。經實際安裝驗證，用3DG204，3DG56，3DG80，9018等超高頻管，反不如用3DG6，3DG201等一般高頻管易于調試成功，并且3DG6，3DG201的截止頻率都大于100MHZ，足以滿足要求，穩定性也比較好。三極管的p值不宜選的太高，以在60-100之間為好，以免造成振蕩頻率不穩定。
安裝要點
高頻部分的元件，管腳一定要短，一方面是減少干擾，有利于電路的正常工作，另一方面是使LC參數的準確、穩定，使發射頻率準確落在88-108MHZ之間。假如L或C3的管腳過長，就相當于增加了L的匝效，從而加大了電感量，對于只有幾匝切直徑很小的線圈，甚至相當于增加一、二匝，從而降低諧振頻率很多，這是不容忽視的。元件布局要高低頻分開，連線不要相互交叉。線路板上相鄰印刷線路間要留有大于1mm的間隙，安一處焊一處，焊點要可靠、圓滑。

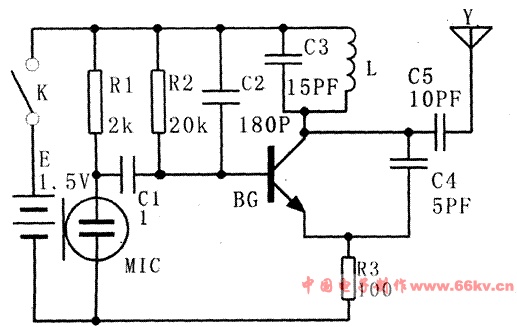

原理圖的線路板圖如下圖所示：
電路的調試與故障排除
1、使電路正常起振
判斷電路是否振蕩，其方便可行的辦法是：在電源電路中串毫安表或打在10mA電流檔的萬用表，監測著整機電流，當手持螺絲刀使金屬桿觸及BG集電極時，電流應有增大變化，離開后又復原值，即證明高頻振蕩工作正常。觸及時，電流值變化大，說明振蕩強，若不變化，說明電路不振蕩。電路不起振的原因有：(1)直流工作點不合適：可通過調整偏置電阻R2使整機電流在2-3mA之間(對3v電源的電路可3-7mA)；(2)BG高頻性能差或安裝時已損壞，需更換證實；(3)C2，C4選擇不當，偏離正常值太大；(4)C2、C3、C4內部有短路、斷路故障。對于短路，用一般方法很易測出，對斷路故障不用電容表是很難判斷的，但此類故障可能性很小。(5)線路板或焊點有短路處及假焊點等，需仔細檢查，重新焊接。另外切勿使用氯化鋅溶液、焊錫膏等非絕緣或腐蝕性的助焊劑，它們會使線路板絕緣性能變差，元件間嚴重漏電，若已經用過，可使用純酒精擦洗，待涼后再行調試。
2、電路起振。
但接收不到信號如經上述方法已證明電路正常起振，但在整個收音機調頻段均找不到接收點，這是由于諧振回路中L、C3數值選擇有偏差，致使振蕩頻率超出了調頻段的頻率范圍，初學者安裝不成功大部分是這個問題�？赏ㄟ^換試C3或適當拉伸或壓縮L得到解決。這種情況多是由于C3的標稱值誤差造成的，若用電容表測量C3的值，用上述公式計算并繞制L就不會出現上述現象。
3、工作不穩定
工作穩定的原因主要有：(1)BG性能不良或β值過低；(2)C4數值過大或過小；(3)焊接處或元件內部接觸不良；(4)變換方位或手持不同位置時，工作頻率不穩定是由于單管機易受人體感應，頻率偏移所至，可轉動收音調頻旋紐，找準頻率，或加屏弊罩加以解決。
4、聲音小。雜音大。
(1)高頻振蕩弱：發射功率太小或距接收機過遠所致，可適當調整R2及換p值稍高點的管子、用直徑大些的導線重繞制L、適當加長發射天線等方法得到改善；
(2)話筒性能不好，或偏置電阻R 1阻值不當(現象往往是聲小而雜音不一定大)，可調整R1使a點電壓為電源電壓的1／2左右，使聲音最大且不失真為宜；
(3)接收機調諧不準，接收到的是寄生振蕩頻率。若在整個波段內均找不到無雜音的接收點，可按上述"電路振蕩，但找不到臺"的故障進行處理。 |
