工作原理：

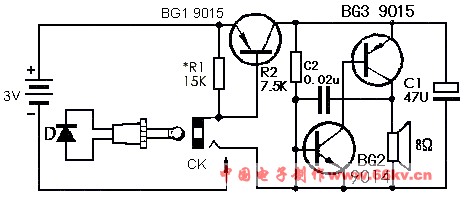

電路如下圖所示，三極管BG2,BG3及電阻R2和電容C2等組成一音頻振蕩器，改變電容C2的容量，可以改變振蕩器音調的高低。三極管BG1及電阻R1，二極管D等組成一電子開關電路，控制振蕩電路的工作。二極管D由插頭引出，作為感溫元件，同時也相當于BG1的偏置電阻。在常溫下，二極管D處于反偏而截止，使三極管BG1也截止。溫度升高時，D的反向電阻變小，漏電流增大。當溫度升高到一定程度時，三極管BG1達到一定偏壓而導通，電源經三極管BG1加至音頻振蕩電路，振蕩器起振，揚聲器發出報警聲。因此，只要設法將D放在水壺壺嘴內，調整電阻R1的值，使得壺水在燒開時，BG1導通，電路起振，揚聲器發出報警聲。
元器件選擇與制作：
三極管BG1-BG3選用一般通用的管子即可。二極管D可以用IN4148。安裝時，將D置于一個長度和粗細合適，一端封閉的銅管內，并注意兩者的絕緣，管腳通過引線接到插頭上。
裝配無誤后，就可以開始調試了。先將三極管BG1的E,C極短接，調整電阻R2的值，使音頻振蕩器起振，然后將組裝好的傳感頭（D）插入開水中，調整電阻R1的值，使三極管BG1導通，音頻振蕩電路工作，揚聲器發聲即可。 |
