TDA2030A 采用5腳TO-220塑封結構。IC 內部設有完善的保護電路。
TDA2030A 可以單電源或雙電源工作，本功放板采用雙電源。

一、TDA2030A 主要參數：
工作電壓：±6～22V
靜態電流：<50mA
輸出功率：18W，當V=±16V，RL=4Ω時
諧波失真：0.05%，當f=15kHz，RL=8Ω時
閉環增益：26dB，當f=1kHz 時
開環增益：80dB，當f=1kHz 時
頻響范圍：40～14000Hz

二、電路原理：
TDA2030A 功放板由一個高低音分別控制的衰減式音調控制電路和TDA2030A 放大電路以及電源供電電路三大部分組成，音調部分采用的是高低音分別控制的衰減式音調電路，其中工程師應該掌握的20 個模擬電路的R02，R03，C02，C01，W02 組成低音控制電路;C03，C04，W03 組成高音控制電路;R04 為隔離電阻，W01 為音量控制器，調節放大器的音量大小，C05 為隔直電容，防止后級的TDA2030A直流電位對前級音調電路的影響。放大電路主要采用TDA2030A，由TDA2030A，R08，R09，C066等組成，電路的放大倍數由R08 與R09 的比值決定，C06 用于穩定TDA2030A 的第4 腳直流零電位的漂移，但是對音質有一定的影響，C07，R10 的作用是防止放大器產生低頻自激。本放大器的負載阻抗為4-16Ω。

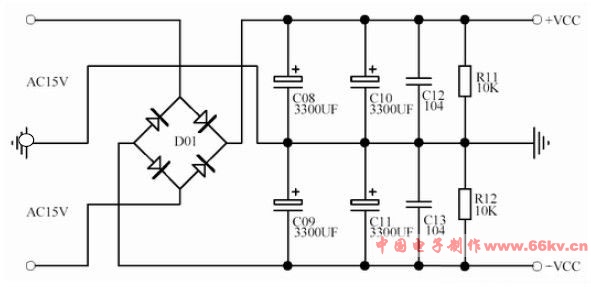

三、 TDA2030A 功放板的電源電路如上圖所示，為了保證功放板的音質，電源變壓器的輸出功率不得低于60W，輸出電壓為2*15V，濾波電容采用2個3300UF/25V 電解電容并聯，正負電源共用4個3300UF/25V的電容，兩個104 的獨石電容是高頻濾波電容，有利于放大器的音質。
