按鈕按下前，V2的GS電壓(即C1電壓)為零，V2截止，V1的GS電壓為0,V1截止無輸出；當按下S1，C1充電，V2 GS電壓上升至約3V時V2導通并迅速飽和，V1 GS電壓小于-4V，V1飽和導通,Vout有輸出，發光管亮(此時應放開按鈕)C1通過R2、R3繼續充電，V1、V2狀態被鎖定；當再次按下按鈕時，由于V2處于飽和導通狀態，漏極電壓約為0V，C1通過R3放電，放至約3V時，V2截止，V1柵源電壓大于-4V，V1截止，Vout無輸出，發光管滅(放開按鈕)，C1通過R2、R3及外電路繼續放電，V1、V2維持截止?fàn)顟B(tài)。

注：S1使Vout打開或關閉后應放開按鈕，不然會形成開關振蕩。

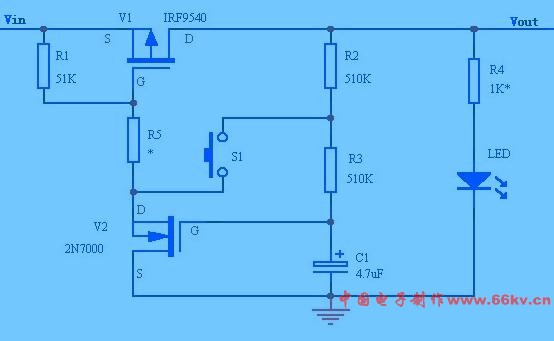

電路原理圖
