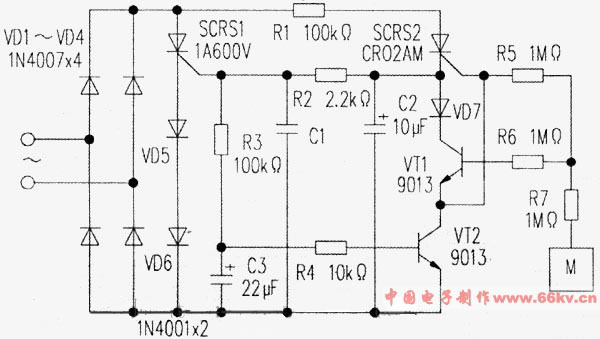

電路如下圖所示：

工作原理：
二極管VD1—VD4構成橋式整流，可控硅SCRS1在電路中進行電源通斷控制。小電流觸發可控硅SCRS2實現觸摸開的控制，三極管VT1實現觸摸關的控制。平時可控硅SCRS1和SCRS2均處于關斷狀態，整個電路沒有任何功耗。當人體的手指觸摸一下金屬片M時，人體感應信號使可控硅SCRS2和三極管VT1均導通，但是，由于控制三極管VT2截止，只有SCRS2的導通起到作用，結果使可控硅SCRS1得到觸發電流而導通，電器得電工作。可控硅SCRS1導通后，其控制極上會得到一個電壓(實測此電壓約為2.35V，與所接的電器功率大小有一些關系，但關系不大)，此電壓經電阻R3向電容C3充電，一定時間后，控制三極管VT2得電導通。此時再觸摸金屬片M，經電阻R5的人體感應信號因被三極管VT2旁路，將無法加到可控硅SCRS2的控制極，SCRS2不再起作用。而經電阻R6的人體感應信號加到三極管VT1后，由于VT1和VT2均導通，可以對電容C2上的電荷進行釋放，結果可控硅SCRS1在交流市電過零時關斷。按圖中電阻R3和電容C3的取值，約要延時0.5秒三極管VT1才能起作用，即要經過0.5秒后再觸摸M時，才能讓SCRS1關斷。按圖中電阻R4和電容C3的，取值；約要經過1秒后再觸摸M時才能讓SCRS1導通。如果摸住金屬片M不放的話，則會出現可控硅SCRS1一會兒導通、一會兒又關斷，如此不斷循環的狀態。有的人可能會問：SCRS1導通后，其陽極和陰極之間的電壓會降到1V左右，這時SCRS2本身就不再起作用了，為何還要在SCRS2控制極和VT2集電極之間加接一根短接線呢?實際情況是：當SCRS1導通時，VS2是不再起作用了，但在觸摸M使VT2導通時，對應SCRS1馬上關斷，其陽極陰極之間的電壓就會馬上升高，SCRS2不就又可以起作用了。如果沒有這根短接線，因為人體的感應信號，SCRS2、VT1都將導通，而VT2此時還處于導通狀態，結果SCRS1將出現部分導通，而不是全開或全關，這是不行的。圖中二極管VD5、VD6起提升VS1控制極的電壓作用。VD7的作用是三極管VT1被觸摸導通后，不會對可控硅SCRS2控制極和陰極之間造成短路。C1是抗干擾電容，采用0.1μF瓷片電容。
