該密碼鎖的特點是：如果按錯了密碼鍵順序或按下了任何一個非密碼鍵，電路將鎖定為關斷狀態，全部按鍵失效，使可靠性提高。

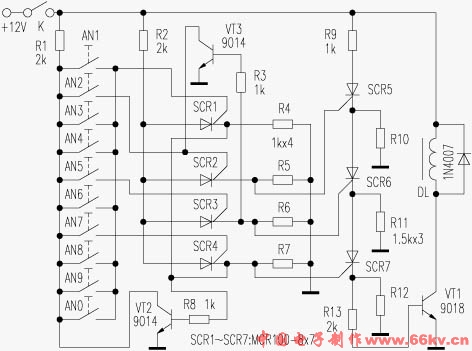

電子密碼鎖電路如下圖：

電路中，可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７為該密碼鎖的主控元件。當按照正確順序按下三位密碼鍵（本例為ＡＮ２、ＡＮ５、ＡＮ７）時，可控硅ＳＣＲ２、ＳＣＲ３、ＳＣＲ４依次導通，從而觸發可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７依次導通，ＶＴ１飽和導通，電磁鐵ＤＬ動作，實現開鎖。與此同時，ＡＮ７鍵按下后ＳＣＲ４導通，進而ＶＴ２飽和導通，使各按鍵在開鎖后不再起作用。

若按錯密碼鍵順序，不但不能開鎖，還會使電路處于關斷狀態，圖中Ｒ３、ＶＴ３的作用是否決定按鍵順序ＡＮ５、ＡＮ２、ＡＮ７的可開鎖性。如先按ＡＮ５，則ＳＣＲ３導通，ＶＴ３基極有了偏置電流，再按下ＡＮ２，則ＶＴ３飽和導通，使ＳＣＲ２無觸發電壓而不能導通，因而不能開鎖。先按ＡＮ７也不能開鎖已如上述。本密碼鎖的按鍵順序只能是ＡＮ２、ＡＮ５、ＡＮ７。當按下任何一個非密碼鍵時，ＳＣＲ１導通，使ＶＴ２飽和導通，各按鍵失效，電路鎖定為關斷狀態。這時必須斷開開關Ｋ再合上，電路才復位。因此，開關K應安裝在隱蔽的位置。
