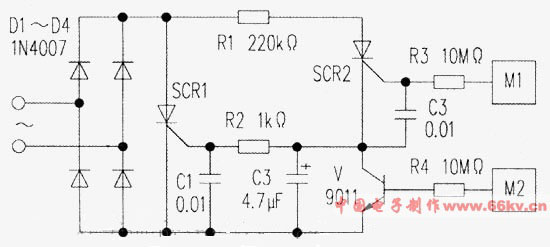

電路原理圖：

工作原理：
交流市電經二極管D1-D4橋式整流后變成脈動直流電，一路直接加到SCR1的陽、陰極之間，另一路通過電阻R1b加到SCR2的陽極。平時SCR1和SCR2均處于關斷狀態，整個電路無功耗。當人體用手指觸摸一下金屬片M1時，人體的感應信號使SCR2導通，結果SCR1得到觸發電流也導通，對應電器得電工作(圖中未繪出)。SCR1導通后，SCR2隨即沒有工作電壓，此時對應C2兩端電壓約為0.8V。需要關掉電器的電源時，手指觸摸一下金屬片M2，對應三極管V導通，結果C2上的電荷被釋放，SCR1在市電過零時關斷。圖中C1和C3是抗干擾電容，均采用0.01μF瓷片電容。SCR2的型號采用CR02AM或MCR100-6。
