一、工作原理

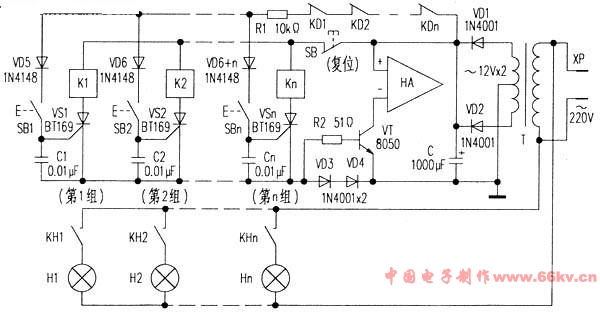

當比賽者都沒有按搶答器按鈕SB1-SBn時，單向晶閘管VS1~VSn均處于截止?fàn)顟B(tài)，對應繼電器K1~Kn亦處于釋放狀態，其常開觸點KH1~KHn切斷電燈H1~Hn供電回路，使之不發光；同時，三極管VT無偏壓而截止，蜂鳴器HA不發聲。
搶答開始后，假如第1小組搶先按動了SB1按鈕，則VS1導通，K1通電吸合，KH1觸點閉合，指示燈H1發光；與此同時，K1的常閉觸點KD1斷開，使其他小組按動SB2~SBn按鈕時，對應VS2~VSn都無法獲得觸發電流而仍保持截止?fàn)顟B(tài)，K2~Kn亦無法吸合，則第1小組獲得搶答權。另外，只要K1~Kn中任何一個繼電器吸合，則串入供電回路的電壓取樣二極管VD3、VD4便輸出約1.5V(實測)直流電壓，經R2限流后，控制VT飽和導通，使HA通電發出響聲，表示已有小組獲得搶答權。當主持人按動一下復位按鈕開關SB時，電路即恢復初始狀態，以便開始下一輪搶答。
電路中，R1為VS1-VSn觸發端的共用限流電阻，R2為VT的限流電阻。C1~Cn分別為VS1~VSn觸發端的交流旁路電容器，其主要作用是消除由SB1~SBn傳輸線引入的外界雜波感應信號，防止對應VS1~VSn誤觸發。VD5~VD6 n為隔離二極管，避免VS1~VSn相互間發生干擾。
二、元器件選擇與制作
VS1~VSn均選用BT169或MCR100-1等小型塑封單向晶閘管。K1~Kn均用jzx-17F／12V-2Z小型中功率電磁繼電器。HA用直流工作電壓12V、工作電流≤1A的蜂鳴器或電鈴。 |
