本電路是用于樓梯、走廊等外作短時照明自動熄滅的節電裝置。

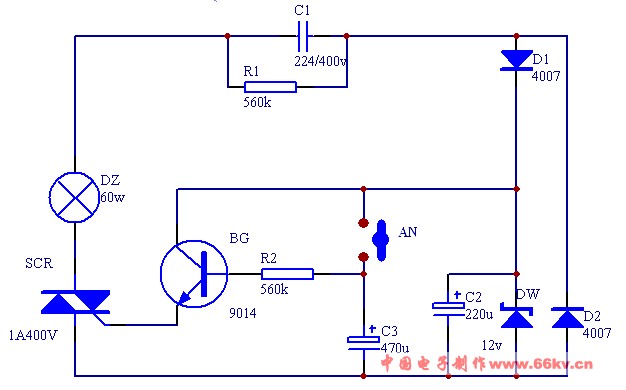

電路原理圖如下

電路由降壓、整流、濾波和穩壓后供給三極管工作。按一下按鈕開關AN，電容C3充電至電源電壓，三極管BG導通，觸發雙向可控硅SCR導通，使燈泡DZ點亮。此后AN斷開，電容器C3經R2放電，經過一段延時時間后C3放電將盡，BG截止，雙向可控硅SCR截止，燈DZ熄滅。
