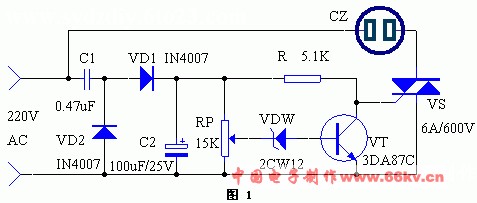

電路原理圖

工作原理

電容器C1將220V交流市電降壓限流后，由二極管VD1、VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處于截止狀態，雙向可控硅VS受到電壓觸發面導通，插在插座XS中的家電通電工作。

如果電網電壓突然升高，超過250V，此時在RP中點的電壓就導致VDW擊穿導通，VDW導通后，又使得三極管VT導通，VT導通后，其集電極—發射極的壓降很小，不足以觸發VS，又導致VS截止，因此插座XS中的家電斷電停止工作，因而起到了保護的目的。一旦電網電壓下降，VT又截止，VT的集電極電位升高，又觸發VS導通，家電得電繼續工作。

該裝置的調試十分簡單，當電網電壓為220V時，調整RP，使VDW不擊穿，當電壓升高至250V，VT飽和導通即可，調試時用一調壓變壓器來模擬市電的變化更方便。
