電路工作原理

當電源插頭接入220V交流市電時，交流電經全橋整流向47UF電容充電。幾秒鐘以后，電容充滿電，拔下插頭即可使用。50UF電容儲存的電能做電源，經電位器PR及1M電阻向C2充電，當C2電壓達到一定值以后，氖泡導通發光，同時壓電陶瓷片HTD發聲。C2發電以后電壓下降，氖泡熄滅，HTD停止發聲，這是C2又開始充電，重復前述過程，于是氖泡及HTD斷續發光發聲，起到催眠作用。電路中的電位器RP可調節聲光頻率，以達到最佳催眠效果。

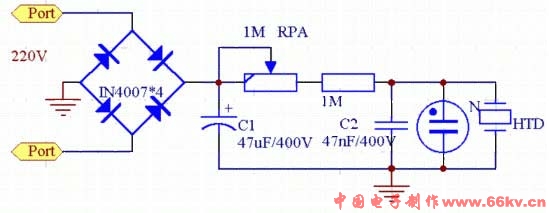

電路原理圖

元件選擇及制作

壓電陶瓷片選用直徑為27MM的，氖泡可以使用試電筆中的氖管，其他元件按照圖中標明的選用。

全機可以裝在一個小盒子里，HTD用萬能膠粘在盒的一邊，以提高音量。

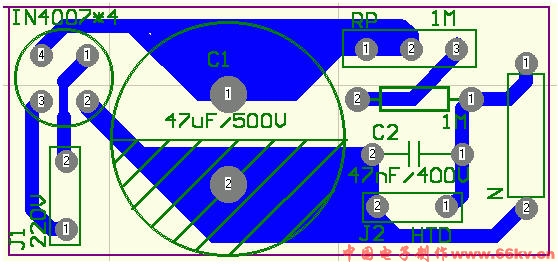

印制電路板

說明：印刷電路板中，J1接220交流電，J2接壓電陶瓷片，四支IN4007改成采用一支整流橋。
