為了便于經常攜帶及制作，本機只用了一塊CMOS集成電路和一只三極管。靜態電流只有10～20μA，耗電極少，所以整機只使用了兩塊AG10型鈕扣電池。

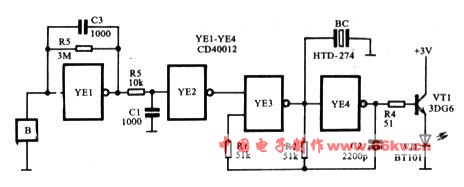

電子脈搏儀電原理圖如下圖所示。
它由傳感器(B)、放大器、整形電路和驅動電路組成。整個電路由4個CMOS與非門組成了放大、整形與振蕩電路。前端用壓電陶瓷片做的傳感器，將手指上的脈動壓力信號轉變?yōu)殡娦盘枴?/P>
放大電路：
由于傳感器送來的電信號極其微弱，必須采用高輸入阻抗的放大電路。CMOS反相器如果當做模擬器件應用，只要加上適當?shù)木�性偏置，就是一個性能不錯的高阻抗放大器，如圖28-1中的YF1。用一個電阻R5將反相器YF1的輸入端與輸出端連接起來，它既是反饋電阻，也是偏置電阻。這就構成了帶負反饋的放大器。電容C1的作用是高頻旁路，以阻止產生自激振蕩。
整形電路：
第二級用反相器YF2做為整形器。這級工作在開關狀態，故末加偏置。如YF1的輸出電平高于YF2的開啟電平，YF2輸出低電平；如低于YF2的開啟電平，YF2便輸出高電平。由于第一級放大電路的反饋電阻R5的值選取得當，使YF1的輸出剛剛超出YF2的開啟電平。一旦傳感器有了微弱的信號輸出，經過YF1的放大，YF2整形后輸出高電平。YF2在靜態時輸出低電平。
音響及發光管驅動電路：
YF3和YF4組成了一個受控多諧振蕩器。當YF2輸出高電平時，振蕩器起振。調整電阻R1、R2和電容C2，即可改變振蕩頻率。同時，YF3驅動壓電陶瓷片BC發出音響，YF4接晶體管VT1驅動發光二極管發光。

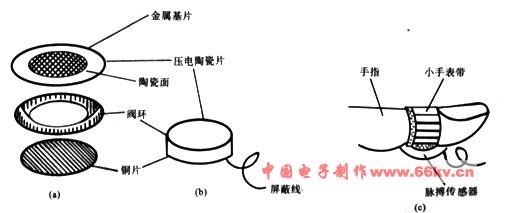

電子脈搏儀除了電路部分外，傳感器制作的好壞將直接影響儀器的靈敏度，所以傳感器的制作是很重要的一環。如下圖所示，壓電陶瓷片有陶瓷的一面焊在銅環這邊(在圓周上均勻焊三個點)，用一根細屏蔽線作引出線，外皮與銅環相接，芯線穿過銅環缺口焊在陶瓷面上。再將一個銅片焊在銅環的下面，焊好后如下圖所示。最后再根據普通人手指的粗細，截取一段帶彈簧的金屬手表與傳感器連在一起，圍成一圈，以便使用時套在手指上，見下圖。傳感器所用壓電陶瓷片的型號為HTD-20，但選用壓電陶瓷片應注意下面要求：將陶瓷面鍍銀層接示波器Y軸輸入端，金屬基片接地端，用手觸壓金屬基片一面，觀察鍍銀的一面輸出應是正向脈沖的才能使用。
電子脈搏儀不帶電源開關，使用時先用手指觸動傳感器，儀器便會發出“嘰，嘰”的聲音，發光管發出紅光，便說明儀器工作正常。將傳感器按照圖2(c)的方式戴在手指上稍感壓迫為宜，靜等片刻(因為手指受壓后血流需稍候一會兒才能重新涌入手指)，儀器便會隨著脈搏的跳動發出聲音和顯示紅光。 |
