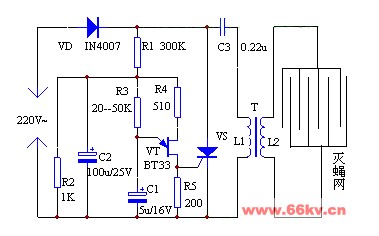

該裝置電路如下圖所示

整個裝置直接由220V市電經整流后供電。R3、R4、R5、C1和雙基極二極管組成張馳振蕩器，其輸出脈沖信號用于控制可控硅的導通和關斷。不可控硅處于關斷狀態，市電經VD整流再經R6和L1的等效電阻向C3充電。當VS被觸發導通后，C3上的電荷經導通的可控硅和L1的等效電阻迅速放電。當放電電流過零時，可控硅又自動關斷。如此反復循環，在變壓器的次級L2就獲得了高壓脈沖電壓，這一電壓加在由許多等距離金屬絲組成的電網上，電網下設有誘餌，蒼蠅嗅到誘餌而來，著落時觸及電網而被電死，死蠅從網距空間自動下落，達到自動滅蠅的效果。

元器件清單見下表

R3的阻值在20－50K之間選擇。振蕩電容C1最好選用鉭電容，如選用普通鋁電解電容，應保證漏電流足夠小。C2為濾波電容，在保證耐壓的前提下，容量大些為好。變壓器用14吋黑白電視機行輸出變壓器的磁芯，初級用Φ＝0.1mm的漆包線繞600匝，次級利用原高壓包線圈。繞好后變壓器需經烘干浸漆處理。

改變R3的電阻值，使振蕩頻率在10－20Hz范圍內，此時可測得輸出電壓在4kV左右。滅蠅盒的尺寸為320×225×70mm3 。在滅蠅盒頂部用14號鐵絲制成高壓電網。相鄰鐵絲距離為7mm。滅蠅盒前側開一方孔，以便清除死蠅。使用時應封死，嚴防蒼蠅從該洞進出。

為防止小孩觸及高壓，滅蠅盒應安置在距地面幾米高處，且應固定牢靠。
